Filtre corps entrée-sortie décalée
Type 510
PN10 à PN100 - 150Lbs à 600Lbs
DN15 à DN300 - 1/2" à 12"
Caractéristiques
Réalisations
Options
- Raccordement :
- Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
- Configurations spécifiques :
- Piquage de rinçage ou de purge
- Double enveloppe de réchauffage
- Purge en point bas
- Manomètre
- Barreaux magnétiques
- Cartouche filtrante métallique poreuse
- Ouverture rapide du couvercle
- Certifications :
- Certification ATEX
- Certificat FDA pour les joints de corps et garnitures de presse étoupe
Notes:
Certaines options ne peuvent être cumulées
Toute autre fabrication est réalisable sur demande
Dimension
DN15 à DN300
Classe de pression
PN10 à PN100 - 150Lbs à 600Lbs selon DN
Raccordement
A bride massive, vissée ou tournante
Forme de corps
Corps droit Entrée - sortie décalée
Etanchéité corps
PTFE 25% verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex®, viton, kalrez®, EPDM...
Matière en contact avec le fluide
Acier, inox, inconel, incoloy®, hastelloy®, uranus®, nickel, monel, autres...
Type de chapeau
Boulonné, SMS, boulons basculants, raccord clamp, autres…
Filtration
De 20 µm jusqu'à 10mm et plus

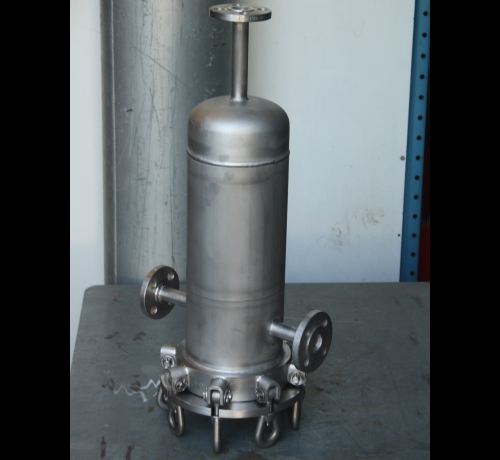

Filtre à panier entrée-sortie décalés 316L DN20

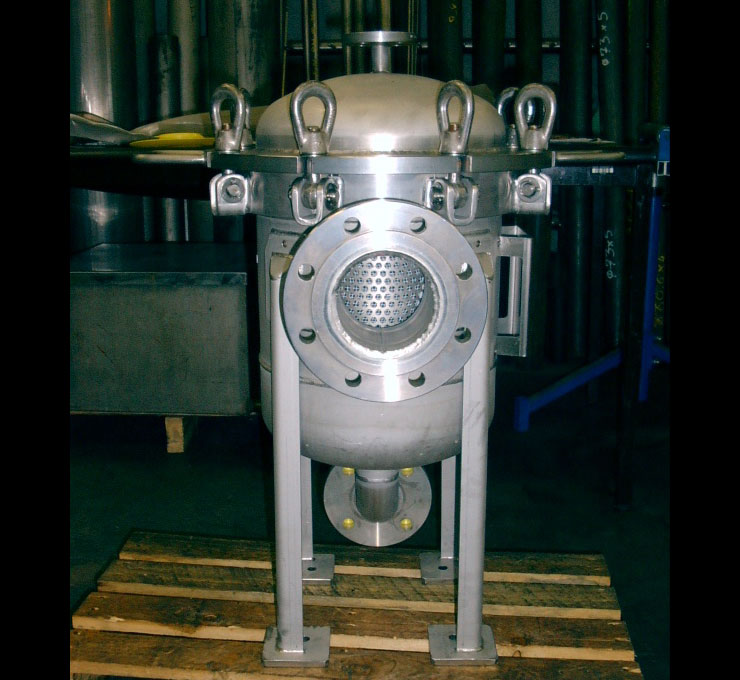

Filtre entrée - sortie décalée DN80 PN16 en Hastelloy C22, à boulons basculants, filtration 80µm

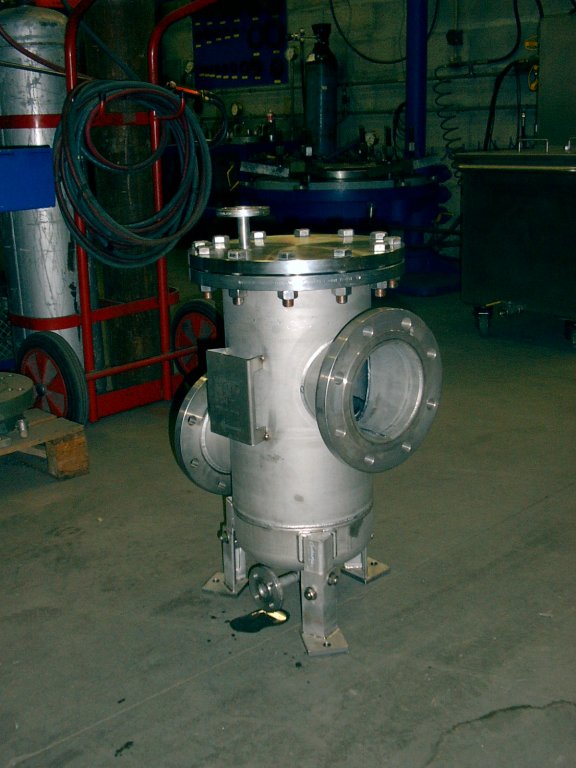

Filtre entrée - sortie décalée DN150 PN16 en inox 316L, chapeau boulonné avec purge en point bas et piquage d'évent en point haut, filtration 500µm

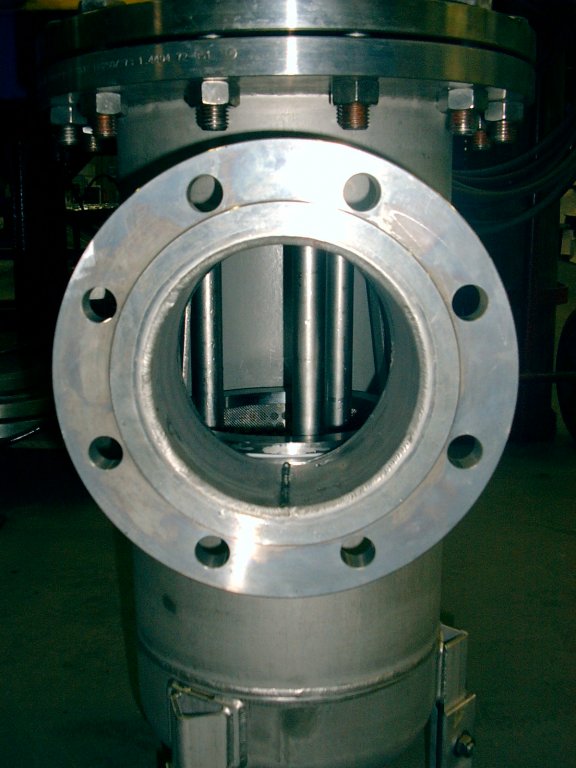

Filtre entrée - sortie décalée DN100 PN16 en inox 304L, avec barreaux magnétiques et panier de filtration 800µm

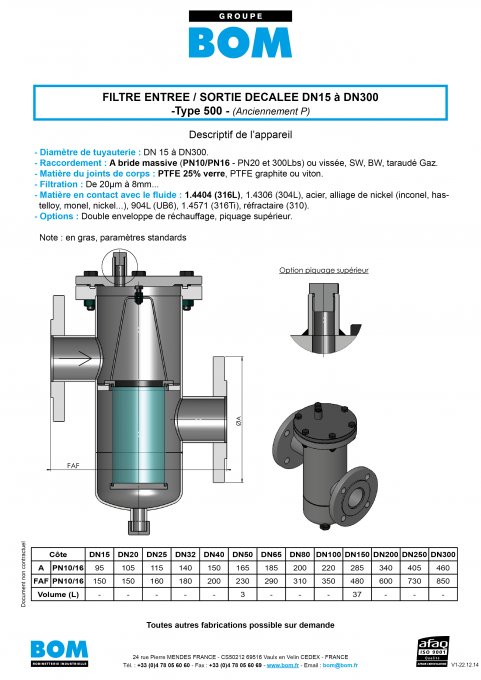

Télécharger la fiche
http://www.bom.fr/sites/default/files/filtre_e-s_decale.pdf
