Robinet fond de cuve "type casse croute" à clapet sortant (dans la cuve)
Type 4000

PN10 à PN250, 150Lbs à 1500Lbs selon DN
DN25 à DN300 - 1" à 12"

Caractéristiques
Options
Réalisations
Options
  • Raccordement :
  • Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
  • Asservissement :
  • Motorisation pneumatique multitours
  • Motorisation pneumatique tout inox
  • Motorisation électrique
  • Commande manuelle de secours
  • Volant à chaîne
  • Système cadenassable de la commande manuelle
  • Rallonge de commande manuelle avec ou sans cardans
  • Commande manuelle avec réducteur
  • Commande manuelle avec renvoi d'angle
  • Platine ISO pour motorisation ultérieure
  • Contacts de fin de course (mécaniques, inductifs ou autres)
  • Electro-distributeur
  • Boitier de jonction
  • Configuration spécifique :
  • Version compact pneumatique
  • Piston épousant le profil de la cuve ou de la ligne (absence de zone morte)
  • Siège démontable
  • Soufflet d'étanchéité sur tige
  • Polissage intérieur et/ou extérieur
  • Double enveloppe de réchauffage
  • Détecteur de fuite au presse étoupe
  • Insufflation azote dans le presse étoupe
  • Piquage de rinçage ou de purge
  • Sonde de tempétature
  • Certifications :
  • Certification ATEX
  • Conception sécurité feu
  • Certificat FDA pour les joints de corps et garnitures de presse étoupe



Notes :

Certaines options ne peuvent être cumulées

Toute autre fabrication est réalisable sur demande

Dimension

DN25 à DN300

Classe de pression

PN10 à PN250, 150Lbs à 1500Lbs selon DN

Raccordement

A bride massive, vissée ou tournante

Type fond de cuve

A clapet rentrant dans la cuve (casse croute)

Forme de corps

Sortie à 60° (axe vertical) en STD, sortie à 75°, autres...

Matière en contact avec le fluide

Acier, inox, duplex et super duplex, inconel, incoloy®, hastelloy®, titane, uranus®, nickel, tantale, monel

Type de portée

Portée métal / métal, portée PTFE, portée EPDM, portée stellite, portée Viton, portée Viton FEP, Kalrez®,  autres…

Etanchéité de la tige

Presse étoupe à joints toriques, à joint avec soufflet, à garnitures chevrons PTFE pur ou chargé, presse étoupe à garnitures graphite, double presse étoupe (joint + garnitures)

Type de motorisation

Manuelle, pneumatique (simple ou double effet), électrique ou hydraulique

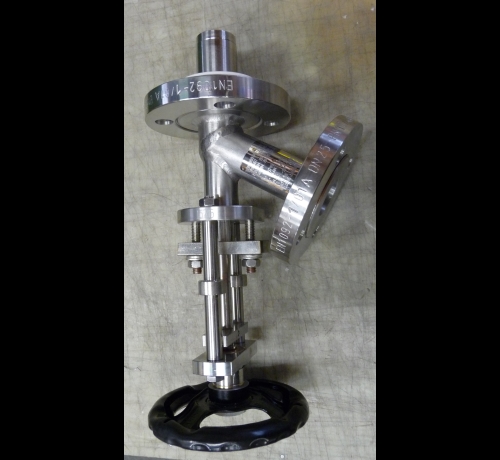

Robinet fond de cuve casse croute 304L DN 25 PN 16 à commande manuelle
Robinet fond de cuve casse croute DN25 PN16 en inox 304L, à commande pneumatique et sonde de température au clapet
Robinet fond de cuve casse croute DN32 PN16 en Hastelloy C22 entièrement électropolie, avec raccord clamp et piquage latéral
Robinet fond de cuve casse croute DN50 PN16 en inox 316Ti entièrement électropolie, à commande manuelle
Robinet fond de cuve casse croute DN50 PN20 en Inox 316L, à commande pneumatique et nez rallongé avec piquage d'insufflation
Robinet fond de cuve casse croute DN80 PN50 en Nickel 200, double enveloppe de réchauffage, à commande pneumatique
Robinet fond de cuve casse croute DN100 PN20 en Inconel 600, à commande pneumatique et nez rallongé à joints toriques
Robinet fond de cuve casse croute DN300 PN16 en inox 316L, à commande pneumatique et double enveloppe de réchauffage
Vu de dessus du robinet fond de cuve casse croûte avec bride réchauffée
Lot de robinets fond de cuve casse croute DN80 PN16 en inox 316L, à commande manuelle
Lot de robinets fond de cuve casse croute PN16 en Hastelloy® C22, à commande pneumatique et sonde de température au clapet
Télécharger la vue 3D
