Filtre corps Y
Type 520
PN10 à PN50 - 150Lbs à 300Lbs
DN15 à DN300 - 1/2" à 12"
Caractéristiques
Réalisations
Options
- Raccordement :
- Tout type de raccordement (à bride vissée, massive ou tournante, taraudé, SW, BW, double emboitement mâle/femelle, simple emboîtement mâle/femelle ou autres raccordements spécifiques)
- Configurations spécifiques :
- Piquage de rinçage ou de purge
- Double enveloppe de réchauffage
- Purge en point bas
- Manomètre
- Barreaux magnétiques
- Cartouche filtrante métallique poreuse
- Ouverture rapide du couvercle
- Certifications :
- Certification ATEX
- Certificat FDA pour les joints de corps et garnitures de presse étoupe
Notes:
Certaines options ne peuvent être cumulées
Toute autre fabrication est réalisable sur demande
Dimension
DN15 à DN300
Classe de pression
PN10 à PN50 - 150Lbs à 300Lbs selon DN
Raccordement
A bride massive, vissée ou tournante
Forme de corps
Corps Y
Etanchéité corps
PTFE 25% Verre, graphite, graphite armé, spiralé inox graphite ou inox PTFE, hélicoflex®, viton, viton revêtu FEP, kalrez®, EPDM…
Matière en contact avec le fluide
Acier, inox, inconel, incoloy®, hastelloy®, uranus®, nickel, monel, autres...
Type de chapeau
Boulonné, SMS, boulons basculants / chape, clamp, autres…
Filtration
De 20 µm jusqu'à 10mm et plus
Filtre Y DN32 PN16 en inox revêtue PFA, filtration 20µm
Filtre Y DN25 PN16 en inox 304L avec manomètre différentiel, filtration 800µm
Filtre Y DN300 PN16 en Uranus B6, avec chapeau boulonné, filtration 4mm

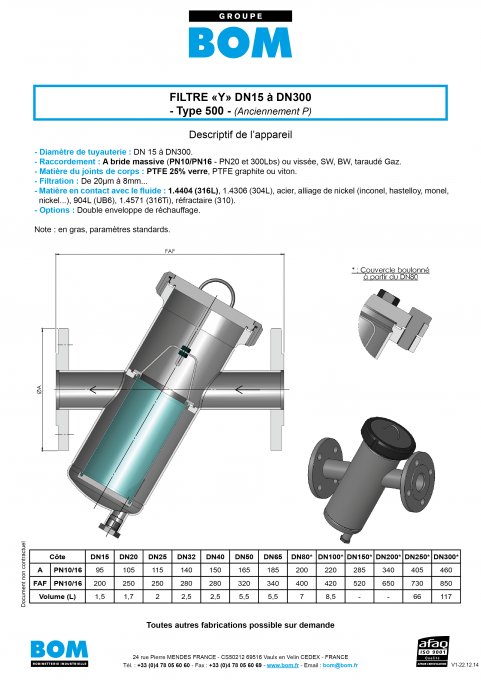

Télécharger la fiche
